ELEKTRA защита труб от замерзания

Система опалення захищає навіть в найсуворішу зиму труби, вентилі, циліндри та інші об’єкти, що піддаються пошкодженням низькими температурами. Втрати через пошкоджені труби і вентилі перевищують витрати на встановлення системи опалення.

Системи опалення використовують для:

Захисту від замерзання труб:

• водопроводів;
• каналізаційних труб;
• розбризкувачів;
• гідрантів;
• конденсату дренажних труб в системах кондиціонування повітря і вентиляції.

Обігріти можна всі види труб, як металеві (стальні, мідні, чавунні), так і пластмасові труби.

Для обігріву труб і трубопроводів застосовуються:

• нагрівальні кабелі постійного опору ELEKTRA VCD10 и ELEKTRA FreezeTec, де існує постійна нагрівальна потужність на 1 м кабеля;
• саморегулюючі нагрівальні кабелі ELEKTRA SelfTec, де нагрівальна потужність кабеля пристосована до температури навколишнього середовища.

Кабелі постійного опору

• нагрівальні кабелі одностороннього підключення живлення ELEKTRA VCD10
• нагрівальні кабелі із вбудованим термостатом ELEKTRA FreezeTec

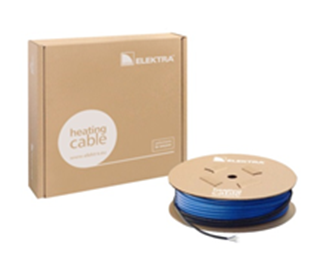

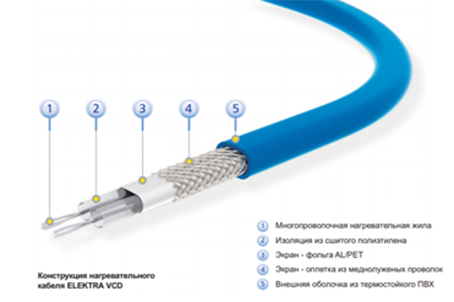

1.  Нагрівальні секції одностороннього підключення живлення ELEKTRA VCD10

складаються із нагрівального кабелю потужністю  10 Вт/м,

довжиною 2,5 м. При проектуванні слід взяти до уваги доступну довжину. Системи, виготовлені з кабелю

ELEKTRA VCD10 потребують використання терморегулятора. Терморегулятори призначені для систем, де використовується точне управління темрературою.

2. Нагрівальні секції ELEKTRA FreezTec

певної довжини. Складаються із нагрівального кабелю потужністю 12 Вт/м. Мають вбудований термостат, який знаходиться на кінці кабелю, а з протилежного боку закінчується кабелем живлення 1,5 м довжини з геометричною вилкою.

Термостат запускає роботу електронабору при температурі  3С і завершаує при температурі 10С.

Нагрівальні секції ELEKTRA FreezTec не потребують додаткового управліния.

Вони призначені для  встановлення нескладної системи – циліндри, труби, діаметр яких не перевищує 50 мм. Монтаж кабелю Ви можете здійснити  самостійно, без допомоги майстра.

Саморегулюючі нагрівальні кабелі

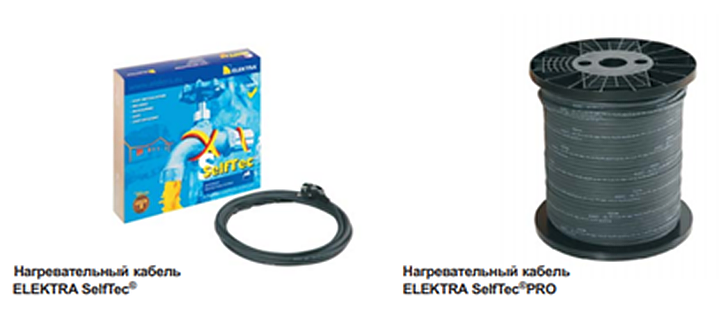

• Саморегулюючі нагрівальні кабелі ELEKTRA Selftec – готові до встановлення, з певною довжиною, з’єднані з кабелем живлення довжиною  1,5 м з герметичною вилкою, де нагрівальна потужність кабелю пристосована до температури.
• Саморегулюючі нагрівальні кабелі ELEKTRA Selftec Pro – це кабелі, які підбираються безпосередньо до довжини трубопроводу, прямо на місці. До кабелю необхідної довжини підводиться живильний  кабель з одного боку. З іншого боку здійснюється встановлення кінцевої обробки.

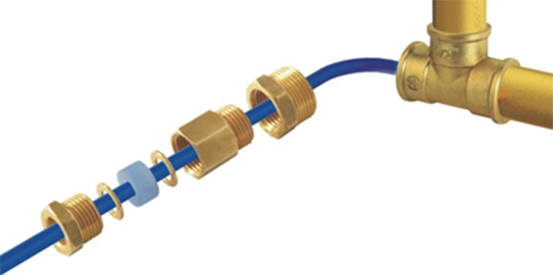

• Саморегулюючий нагрівальний кабелль ELEKTRA Selftec DW постачається на відріз і  призначений для захисту трубопроводу від замерзання (монтаж на поверхні і всередині трубопроводу).

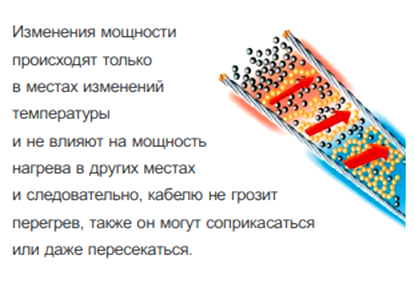

Саморегулюючі кабелі виготовляються з двох мідних дротів, розташоватих паралельно, з’єднаних між собою стержнем із зшитого полімеру з додаванням графіту. Цей стержень є саморегулюючим нагрівальним елементом, опір якого змінюється залежно від температури. Завдяки цій властивості кабель збільшує свою потужність нагріву при зменшенні температури нагрівального елемента і, відповідно, знижує свою потужність при збільшенні температури.



Переваги саморегулюючого кабелю:

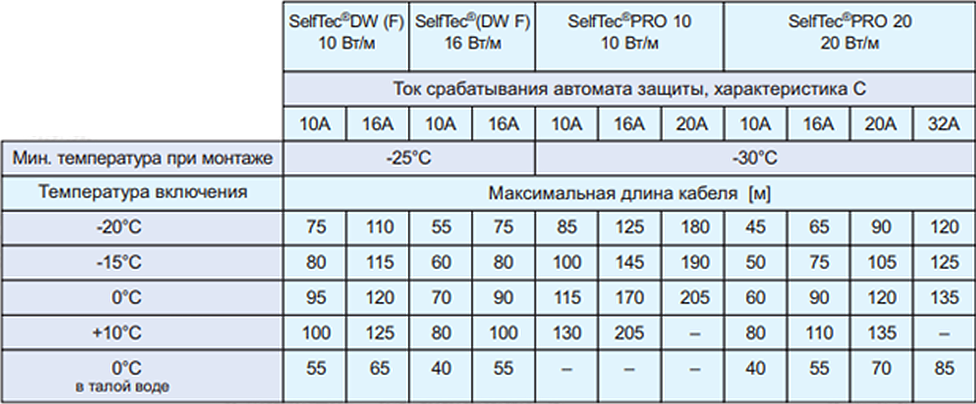

• Ви можете відрізати його просто на місці монтажу на потрібну довжину (максимальні довжини кабелю показано в таблиці). Ця можливість спростить підбір довжини саморегулюючого кабелю до довжини об’єкта, що нагрівається при проектуванні і монтажі системи обігріву.
• Він може перехрещуватись, що значно полегшує прокладання кабеля на вентилі і фланці.

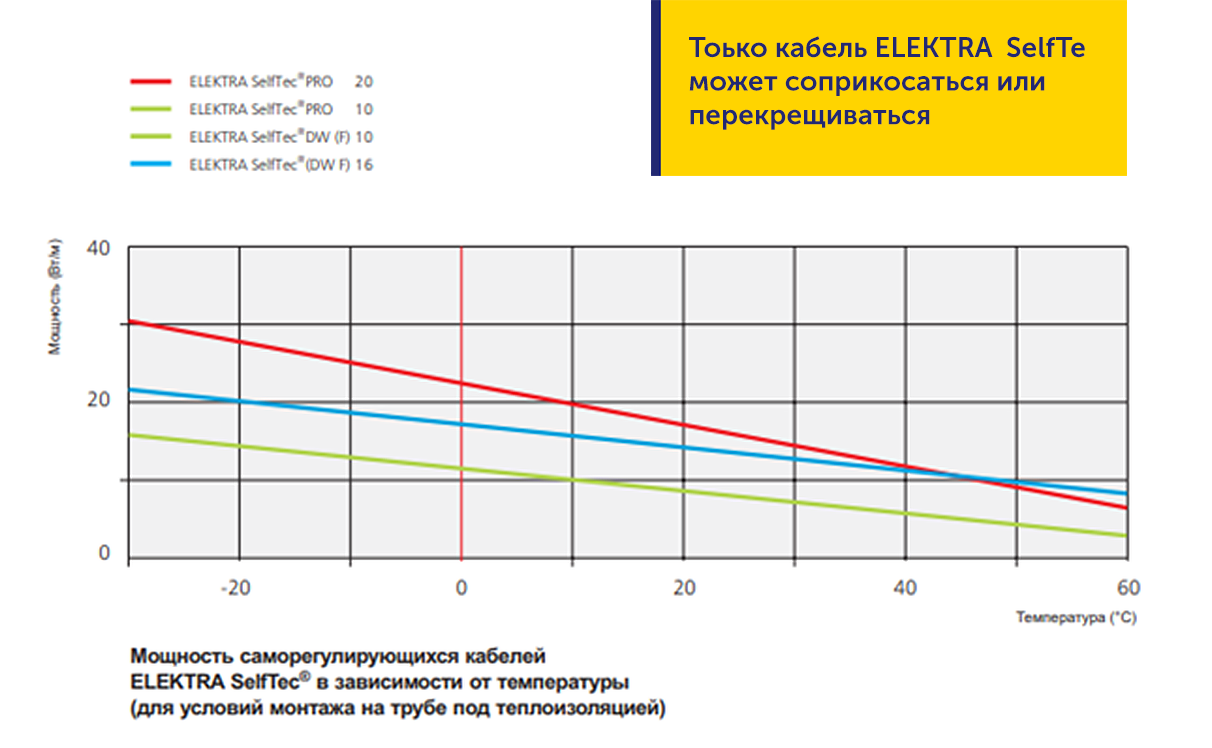

• Зниження температури навколишнього середовища збільшує потужність нагрівального кабелю.

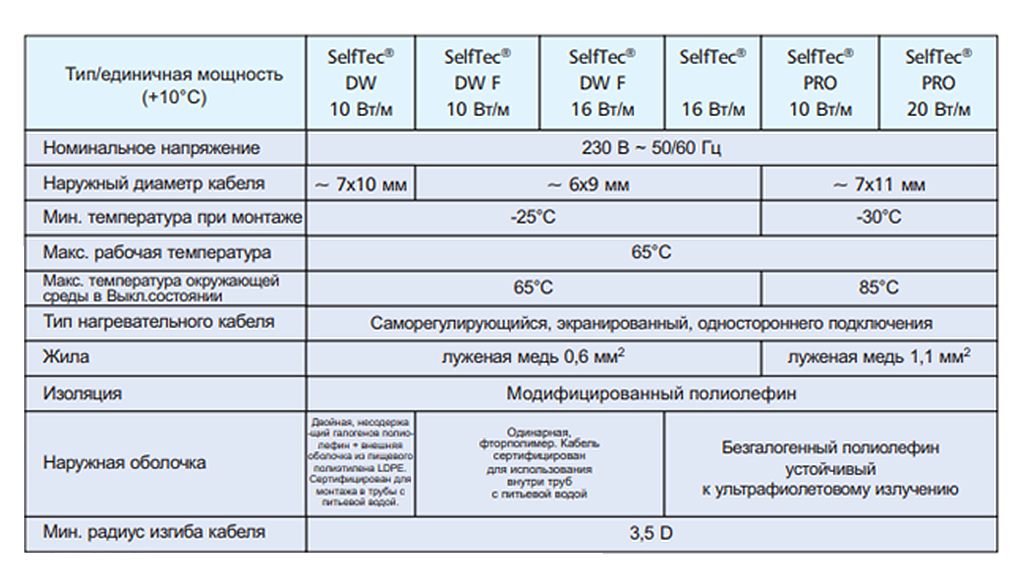

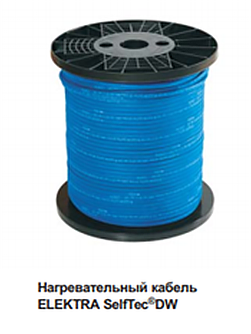

SelfTec DW – саморегулюючий нагрівальний кабель для монтажу на поверхні і всередині трубопроводів, в т.ч. з питною водою.

Цей спосіб монтажу дозволяє захистити від замерзання:

• трубопроводи, які вже знаходяться в експлуатації, без видалення  ізоляції;
• трубопроводи під землею.

Потужність кабелю 10 Вт/м при температурі 10 С було вибрано з урахуванням теплоємності води.

Вибір нагрівального кабелю

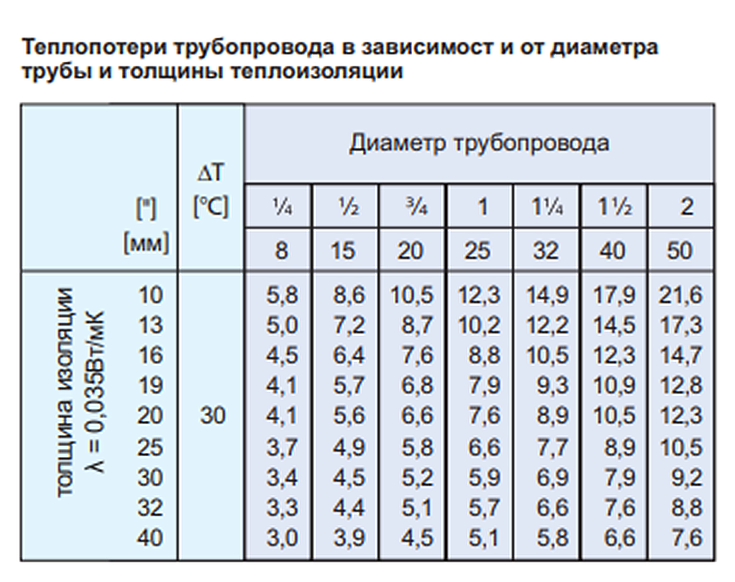

Вибір нагрівального кабелю для обігріву труб потребує визначення тепловтрат трубопроводу. Якщо Ви не робите точних розрахунків, можна використовувати готову таблицю.

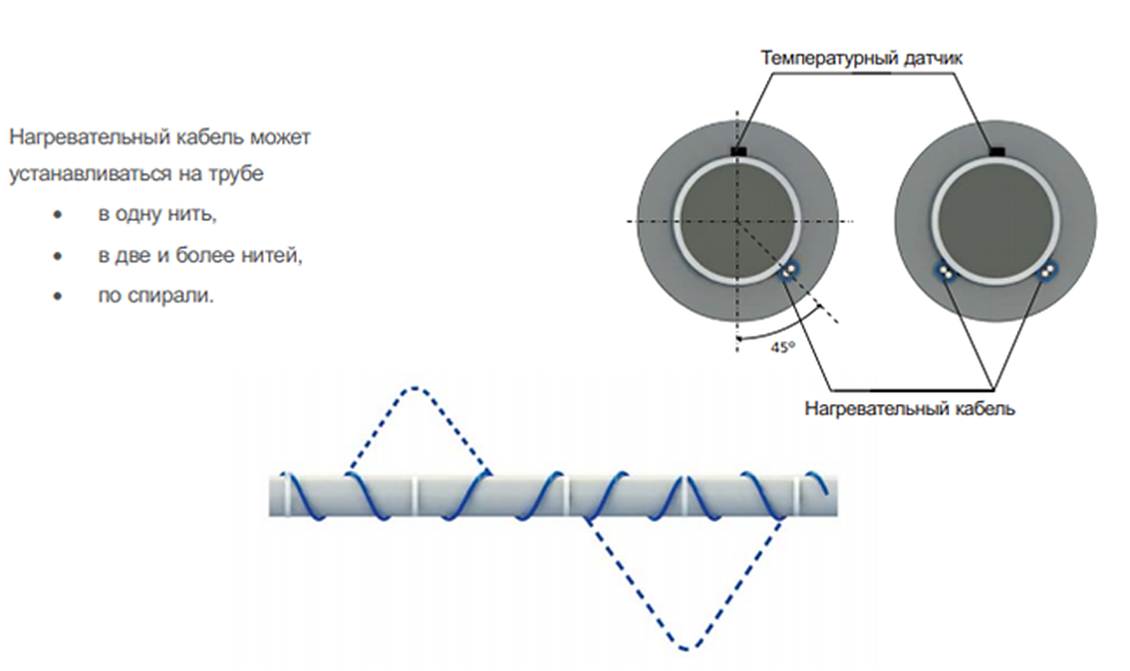

Після визначення втрати тепла можна приступити до вибору нагрівального кабелю. Нагрівальний кабель повинен забезпечити встановлення теплової енергії, мінімально рівну розрахованим тепловим втратам. При виборі довжини нагрівального кабелю мають бути прийняті до уваги можливості його встановлення.

Метод вибору нагрівального кабелю

• для простої системи  діаметром до 50 мм:
  — нагрівальні кабелі ELEKTRA FreezeTec,
  — нагрівальні кабелі ELEKTRA SelfTec,
  — нагрівальні кабелі ELEKTRA VCD10
• для комплексних трубопроводів:
  — готові нагрівальні комплекти ELEKTRA VCD10
  — саморегулюючі нагрівальні кабелі ELEKTRA Selftec Pro
• для комплексних трубопроводів з відгалуженнями, вентилями і фланцями:
  — саморегулюючі нагрівальні кабелі ELEKTRA Selftec Pro

Терморегуляторы ELEKTRA

Додаткові матеріали:

— Інструкція по монтажу ELEKTRA SelfTec;

— Інструкція по монтажу ELEKTRA SelfTec Pro.

Сконтактуйте з нашими спеціалістами і ми надамо краще рішення від ELEKTRA для Вашого дому.
